Тест на сертификацию Bluetooth BQB, процесс сертификации Bluetooth BQB

1Сертификация Bluetooth BQB

1.1 Введение

Сертификация Bluetooth также является сертификацией BQB (Bluetooth Qualification Body).он должен пройти сертификацию под названием BQBВсе компании-члены Bluetooth SIG могут использовать значок и логотип Bluetooth после завершения сертификации.Знак и логотип Bluetooth могут использоваться только на продуктах, прошедших процесс квалификации Bluetooth.

1.2Два метода сертификации BQB

1.2.1 Способ внесения в список

1. Во-первых, вам нужно приобрести DID на официальном сайте SIG (если вы являетесь годовым членом SIG, вам понадобится DID в размере 4 долларов США),000; если вы являетесь бесплатным участником, вам понадобится 8 000 долларов США);

2Примечание: используемый модуль Bluetooth должен быть сертифицирован BQB, а метод сертификации должен быть конечным продуктом,или комбинация трех подсистемПодсистема контроллера, подсистема профиля и подсистема хоста.

3. Свяжите купленный DID с авторизацией модуля Bluetooth (действовать в учетной записи SIG);

4Каждый раз, когда вы используете этот модуль Bluetooth для производства нового продукта в будущем, вам нужно только DID следующее имя здесь,и SIG будет присваивать QDID каждому продукту (DID конечного продукта действителен постоянно, а DID компонента обычно имеет трехлетний срок действия).

5Следует отметить, что при нормальных обстоятельствах, когда модуль выполняет конечный продукт,Профиль и RF производительность будет отличаться от профиля и RF производительности после того, как модуль импортируется в всю машинуПоэтому, строго говоря, также рекомендуется модифицировать профиль и RF производительность всей машины. Затем объедините QDID конечного продукта модуля, чтобы перечислить всю машину.

1.2.2 Метод, не включенный в листинг

Если сертификация BQB, полученная производителем модуля Bluetooth, не является конечным продуктом, а также не является комбинацией трех подсистем подсистемы "контроллер", "профильная подсистема",и подсистемы хост, например, это компонент, то вышеперечисленный метод не может быть использован.

В это время мы должны взять транспортное средство как единое целое и отправить его в лабораторию третьей стороны для тестирования сертификации BQB.

1. Дополнительное тестирование протокольных стеков, не включенных в компонент QDID;

2. Профиль испытания;

3- Проверьте радиочастоту.

В конце концов, это транспортное средство будет использоваться в качестве типа конечного продукта, и тогда мы можем сделать другие списки, подобные этому транспортному средству на основе этого транспортного средства.Мы также можем потратить один доллар на список нескольких продуктов на официальном сайте SIG.

По сравнению с вышеперечисленными методами, этот метод должен сначала подготовить аппаратное оборудование для испытаний, и в дополнение к оплате SIG за покупку DID,Вам также нужно заплатить третьей стороне лаборатории для тестирования, обычно десятки тысяч юаней, и лаборатория будет профиль и версия Bluetooth регулируются.

Для тестирования в процессе сертификации используется специальное программное обеспечение, и серийное программное обеспечение не требуется.

1.3Класс мощности

Уровень Сила передачи в дбм Расстояние (в метрах)

класс 1 10 дбм 100

класс 2 4dbm 10

2Сертификация FCC по Bluetooth

Испытание на фиксированной частоте в основном проводится для проверки RF. Bluetooth на 2,4G, а мощность передачи находится в пределах диапазона.

Для тестирования в процессе сертификации используется специальное программное обеспечение, и серийное программное обеспечение не требуется.

3. Измеряйте производительность Bluetooth RF

3.1 Отклонение частоты

3.2 Чувствительность

3.3 Мощность трансмиссии

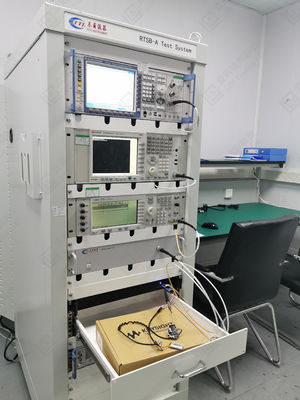

Устройство Bluetooth, испытываемое при вышеуказанном испытании, входит в режим DUT, а затем испытывается с помощью тестера Bluetooth (например, 8852).

Соединение между испытываемым устройством и Bluetooth-тестером предпочтительно является коаксиальным кабелем или антенной, которая может быть использована непосредственно для передачи данных по воздуху.Использование коаксиального кабеля может эффективно избежать помехМы рекомендуем клиентам пробовать коаксиальные кабельные соединения, когда они фактически выполняют коррекцию частотного смещения.Если действительно нет условий для отбора образцов соединения интерфейса воздуха, клиентам также рекомендуется выбирать лучшую антенну при использовании UPT, например, ненаправленную антенну, показанную на рисунке ниже,чтобы уменьшить вероятность неудачи испытания (то же самое относится к испытаниям мощности передачи и чувствительности) таким образом)Помещение устройства под испытанием в экране может блокировать помехи.

4Принцип испытания Bluetooth

DUT: Устройство под испытанием Устройство под испытанием, здесь относится к модулю Bluetooth или готовой маленькой машине.вы не можете использовать мобильные телефоны и другие устройства для нормального подключения, но вы можете искать его.

SUT: System Under Test (Система под испытанием), здесь обозначается оборудование, которое может принимать и отправлять конкретные беспроводные данные в DUT.
