SURGE Test; Что такое EMC-испытание на прилив (SURGE)?

С быстрым развитием технологий электронные устройства играют все более важную роль в нашей жизни.мы не можем игнорировать, что электронное оборудование может столкнуться с различными электромагнитными помехами (ЭМИ) во время нормальной работыВ целях обеспечения нормальной работы электронного оборудования было создано испытание EMC с перебоями (SURGE).

Во-первых, давайте познакомимся с EMC-тестом всплеска.

Что такое EMC-испытание на прилив (SURGE)?

Испытание EMC с перенапряжением (SURGE) является важным испытанием, используемым для обнаружения способности электронного оборудования к противодействию помехам при мгновенных колебаниях напряжения.молнии и других явлений, которые могут возникать в реальной среде для проверки выживаемости оборудования в суровой электромагнитной средеНапример, может ли электронное оборудование продолжать нормально функционировать после удара молнии.

В тесте на электромагнитную совместимость есть тест под названием тест на перенапряжение.

Испытание EMC (Electromagnetic Compatibility Surge Test) - это метод испытаний, используемый для проверки того, может ли электронное оборудование выдерживать преходящее напряжение от электросети.Испытания на EMC-перепады обычно выполняются в соответствии с международным стандартом IEC 61000-4-5..

При испытании EMC-перенапряжения испытательное оборудование подвергается воздействию переходного напряжения, которое имитирует сеть электропередач, чтобы имитировать внезапные перенапряжения в сети электропередач.Эти перенапряжения могут быть вызваны ударами молнии., сбои в электросети, переключатели питания и т. д. и могут повредить оборудование или помешать нормальной работе оборудования.

Итак, какова цель EMC-теста на всплеск (SURGE)?

Во-первых, с помощью испытания EMC с перебоями (SURGE) можно оценить эффективность электромагнитной совместимости (EMC) электронного оборудования.Электромагнитная совместимость означает способность электронного оборудования нормально работать в определенной среде без причинения вредных помех другому оборудованию.Во-вторых, испытание EMC на перебоях (SURGE) может помочь конструкторам электронного оборудования обнаружить возможные дефекты в процессе проектирования или производства оборудования,тем самым повышая надежность и стабильность оборудования.

Нормы испытаний на электромагнитные перенапряжения

1. Электрическое и электронное оборудование: GB/T17626.4-2006, IEC61000-4-5: 2001;

2Оборудование информационных технологий: GB/T17618-2015, CISPR24: 2010;

3. бытовые приборы, электроинструменты и аналогичные приборы: GB/T4343.2-2009, CISPR14-2: 2008;

4. Электрическое оборудование для измерений, контроля и лабораторного использования: GB/T18268.1-2010, IEC61326-1:2005;

5. оборудование для железнодорожного транспорта: GB/T24338.4-2018, GB/T25119-2010, GB/T24338.6-2018, GB/T24338.5-2018;

6Инженерное медицинское оборудование: GB4824-2013, IEC CISPR11: 2010;

7. Программируемый контроллер: GB/T15969.2-2008, IEC61131-2: 2007;

8Компьютерное оборудование: GB/T9813.1-2016, GB/T9813.2-2016;

9. фотоэлектрическое оборудование: CGC/GF004: 2011 (CNCA/CTS0004-2009A), NB/T32004-2013, CGC/GF037: 2014 (CNCA/CTS0001-2011A);

10Система электрической передачи с регулируемой скоростью: GB12668.3-2012, IEC61800-3: 2004;

11. Оборудование ветровых турбин: NB/T31004-2011;

12. Измерительные реле и защитные устройства: NB/T31004-2011.

Основным стандартом для испытаний EMC-перенапряжений является IEC 61000-4-5, который устанавливает характеристики электромагнитной совместимости, которые оборудование должно иметь при внезапном перенапряжении (т.е.перенапряжение) в системе питания.

В дополнение к IEC 61000-4-5 существует ряд других стандартов испытаний EMC, включая:

1.АНСИ С62.41: Данный стандарт подходит для испытаний перенапряжения и преобразователей в силовых системах.

2. EN 61000-6-1 и EN 61000-6-2: Эти стандарты определяют методы и требования для испытаний EMC в различных условиях окружающей среды.

3. FCC Часть 18: Это требование испытания EMC, установленное Федеральной комиссией по связи Соединенных Штатов и применяется к непотребительскому электронному оборудованию, такому как промышленное,научное и медицинское оборудование.

4.VDE 0843: Это требование испытания EMC, установленное Германской ассоциацией электрической электроники и информационных технологий, включая испытания на перенапряжение.

Эти стандарты играют важную роль в испытаниях на EMC.Производители оборудования должны проводить испытания в соответствии со стандартами своей страны или региона, чтобы убедиться, что оборудование соответствует соответствующим требованиям и правилам во время использования..

Испытание EMC-перепадов обычно использует моделируемый генератор перепадов для введения импульсов перепадов в испытываемое оборудование, а затем обнаруживает реакцию оборудования.

Ниже приведены общие методы испытаний на EMC-перепады:

1. Определить требования к испытаниям и стандарты EMC для испытательного оборудования, такие как IEC 61000-4-5.

2. Подготовить генератор перенапряжения и испытательное оборудование и подключить испытательное оборудование к моделируемой линии электропередачи и генератору перенапряжения.

3. Регулируйте генератор перенапряжения и установите соответствующие параметры испытания, такие как испытательное напряжение, форма волны, частота и время испытания.

4. Перед началом испытания проверяется, правильно ли оборудование для испытаний проводлено и соответствует ли оно требованиям безопасности.

5. Начать испытание, вводить импульсы перенапряжения в испытательное оборудование и записывать реакцию испытательного оборудования, например, есть ли сбой, прерывается ли питание и т. д.

6Если есть проблема с испытательным оборудованием, его необходимо исследовать и проанализировать, чтобы выяснить причину проблемы и произвести необходимые ремонты и улучшения.

7Анализировать и оценивать результаты испытаний для определения соответствия испытательного оборудования соответствующим требованиям и стандартам EMC.

8На основе результатов испытаний при необходимости корректировать и улучшать оборудование до тех пор, пока испытательное оборудование не сможет соответствовать соответствующим требованиям и стандартам EMC.

Следует отметить, что испытания на EMC-перепады должны проводиться в специализированной лаборатории или испытательном учреждении для обеспечения стабильности и повторяемости среды испытания.необходимо обратить внимание на безопасность испытательного оборудования и испытательного персонала во время испытания;, и должны соблюдаться соответствующие эксплуатационные процедуры и стандарты безопасности.

Критерии испытаний на EMC-перепады обычно основаны на используемом стандарте испытаний, например, IEC 61000-4-5.

1Проходит ли испытание на перенапряжение: оборудование должно работать нормально во время испытания и не подвергаться воздействию импульсов перенапряжения.

2. Если оборудование не работает: если оборудование не работает во время испытания, например, при остановке, перезагрузке, неправильных данных и т. д., это означает, что есть проблема с производительностью оборудования по ЭМК.

3Соответствует ли форма волны требованиям: форма волны импульса перенапряжения должна соответствовать соответствующим требованиям испытания, таким как время подъема, длительность, пиковольт и т. д.

4. Предел волны: если устройство не может выдержать волну испытательного импульса во время испытания, например, пиковольт превышает максимальное напряжение, которое может выдержать устройство,это означает, что есть проблема с ЭМК производительности устройства.

5. до и после ограничения формы волны: во время испытанийнеобходимо проверить состояние оборудования до и после впрыска импульса перенапряжения, чтобы определить, влияет ли на оборудование импульс формы волны..

Следует отметить, что критерии оценки могут варьироваться в зависимости от цели испытания, испытательного оборудования и среды испытания.необходимо провести испытание в соответствии с соответствующими стандартами испытаний., и оценивать и судить на основе результатов испытаний.

Необходимость испытаний на EMC-перепады

Электронные изделия, которые не проходят испытание на EMC-перепады, могут потерпеть сбой, перезагрузку, сбой в работе или выгореть при фактическом использовании, поэтому необходимо провести испытание на EMC-перепады.

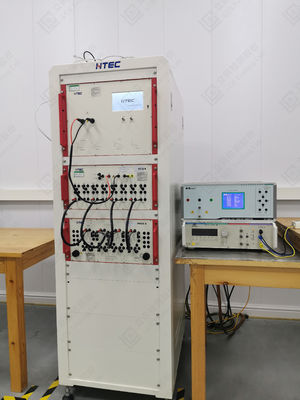

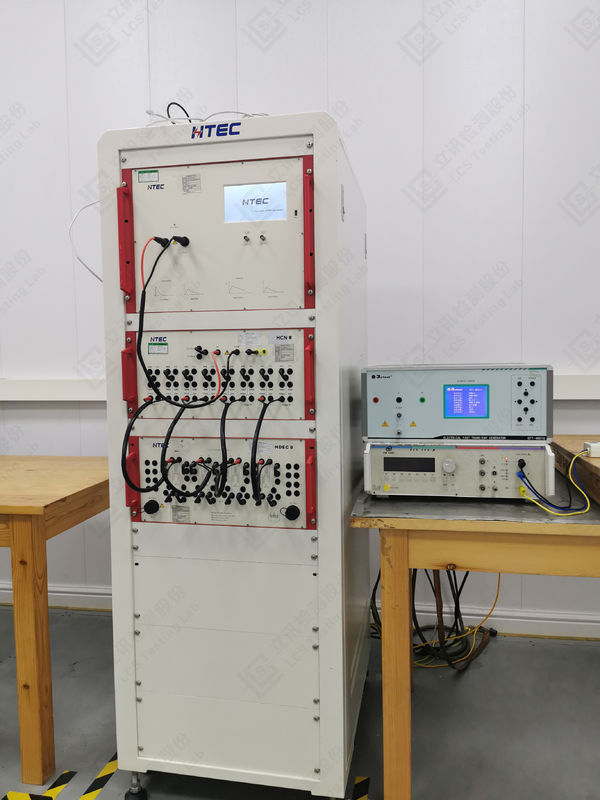

Оборудование для испытаний EMC-перенапряжений

1Прохожий генератор иммунитета

2- Тест на молниеносное давление.

3Синтетический генератор волн.

4. Трехфазная сеть сцепления

5Сеть связи линий передачи данных

6- Тест на молниеносное давление.

7.7Модуль испытания.4КВ

8. Сети сцепления и разделения

Осторожности при испытаниях на EMC-перепады

1Перед испытанием обязательно добавьте защитные меры в соответствии с требованиями производителя.

2Пробная частота составляет один раз в минуту, которая не должна быть слишком быстрой, чтобы обеспечить процесс восстановления производительности для защитного устройства.явление ударов молнии в природе и переключения больших выключателей на выключательных станциях не может иметь очень высокие частоты повторения.

3. Тест, обычно делают 5 раз положительной / отрицательной полярности.

4Испытательное напряжение должно постепенно увеличиваться от низкого до высокого, чтобы избежать артефактов из-за нелинейных характеристик вольт-ампера.обратить внимание на то, что испытательное напряжение не превышает требований стандарта продукта, чтобы избежать ненужного повреждения.

В чем разница между испытаниями на перенапряжение и испытаниями на удары молнии?

(1) В чем разница между временным испытанием ES и испытанием на молнии?

Молниеносные волны являются частью испытаний на электромагнитное взаимодействие.TVS обычно используется для его подавления..

2) Каковы различия и связи между двумя экспериментальными элементами "импульсный ток" и "всплеск" в испытании EMC?

1Вспышной ток описывает мгновенный большой ток. Обычно относится к большому току, генерируемому внутри электрического прибора в течение момента, когда он заряжен.Это в основном отражается на индуктивных и емкостных нагрузкахИндуктивная нагрузка представляет собой двигатель. в момент запуска двигателя, это эквивалентно короткому замыканию, и ток довольно большой,потому что сопротивление и индуктивность обмотки двигателя очень малыИндуктивные нагрузки, такие как конденсаторы, эквивалентны коротким замыканиям в момент их включения.и ток теоретически бесконечен в этот моментКроме того, в тот момент, когда флуоресцентная лампа запускается, требуется мгновенное высокое напряжение и большой ток для ионизации ртутного пара внутри лампочки.

2Например, во время удара молниимгновенное высокое напряжение генерируется на электросети и применяется к электрическому оборудованию.

3Контакт: когда двигатель выключен, происходит как ударный ток, так и прилив.

(3) Разница между приливом и ударом молнии

1. Различные свойства

1Перенапряжение: это мгновенное пиковое значение, превышающее стабильное значение, которое включает перенапряжение напряжения и перенапряжение тока.

2. Удар молнии: при ударе молнии электрический ток проходит через людей, домашний скот, деревья, здания и т. д., вызывая травмы или повреждения.

2Различные причины.

1. Сверхурочные волны: это сильный импульс, который происходит всего за несколько миллионов секунды.

2Удар молнии: быстрый разряд между одной частью заряженного облачного слоя и другой частью облачного слоя с другим типом заряда, или заряженным облачным слоем на земле.

3. Различные характеристики

1. Свержение: продукты, содержащие блокирующие устройства, могут эффективно поглощать внезапную огромную энергию, чтобы защитить подключенное оборудование от повреждений.

2Удар молнии: быстрый процесс разряда производит сильные молнии и сопровождается громкими звуками; когда происходит молнии, обычно генерируются заряды,с нижним слоем отрицательного электричества и верхним слоем положительного электричестваПоложительные и отрицательные заряды притягивают друг друга, но воздух - не хороший проводник.

3. В испытании EMC, какие факторы влияют на неудачу испытания на молниеносное давление?

Добавить некоторые устройства для защиты от молнии и противоперебоев в интерфейсы линий питания и сигнала.варистор TVS трубка (диод Зенера) газоразрядная трубка твердая разрядная трубкаЕсли вы устанавливаете напряжение очень высоко при проведении теста, то вы можете получить очень высокое напряжение.Бесполезно выбирать устройство, которое не может защитить от такого высокого напряженияТак что проверьте, правильно ли параметры выбранного вами устройства и выдерживает ли оно такое высокое напряжение и ток.
