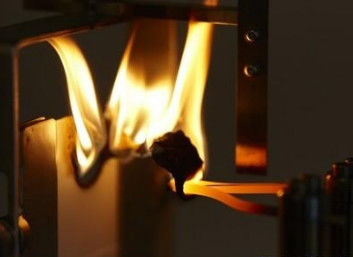

Испытание огнестойкости: отслеживание
Стандарт испытаний

GB/T 4207; IEC 60112; EN IEC 60112

Определение

Сравнительный индекс отслеживания CTI: максимальное значение напряжения, выраженное в вольтах (V), при подвержении пяти образцов 50 капель жидкости без сбоя отслеживания и непрерывного сгорания,и также включает описание свойств материала во время испытания на 100 капель;

Индекс прозрачного отслеживания PTI: максимальное значение напряжения, соответствующее пяти образцам, подвергающимся 50 капель жидкости без сбоя отслеживания и непрерывного сгорания,выражается в вольтах (V)

Образец

Рекомендуется использовать образцы с плоскостью не менее 20mmX20mm и толщиной не менее 3mm (могут быть наложены).

Образец предварительной обработки окружающей среды

Если не указано иное, образец должен храниться при (23±2) °C и относительной влажности (50±10) % в течение не менее 24 часов.

Испытание должно быть начато в течение 30 минут после того, как образец будет выведен из кондиционирующей камеры.

Когда синусоидное напряжение применяется к электроду

Диапазон напряжения: 100V ~ 600V; диапазон частот: 48Hz ~ 62Hz; максимальная погрешность измерительного устройства напряжения не должна превышать 1,5%, а источник питания должен быть меньше 0,6kVA

Самокалибровка прибора

Когда эффективное значение тока составляет (0,50±0,05) А в течение (2,0±0,2) с, устройство перенапряжения должно работать.

Испытательный раствор

Раствор А: Растворить аналитически чистый реагент безводного хлорида аммония с массовой фракцией около 0,1% и чистотой не менее 99.8% в деионизированной воде для приготовления раствора А с сопротивлением (3.95±0.05) Ω·m при (23±1) °C;

Раствор B: Растворить реагент с аналитически чистым безводным хлоридом аммония (NH.CI) с массовой фракцией около 0,1% и чистотой не менее 99.8% и сульфоната дибутилнафталена натрия с массовой долей (0.500±0,002) % в деионизированной воде для приготовления раствора B с сопротивлением (1,98±0,05) Ω·m при (23±1) °C. (Некоторые компоненты раствора B запрещены, поэтому его трудно получить);

Раствор С: Растворить реагент с аналитически чистым безводным хлоридом аммония (NHCI) с массовой фракцией около 0,2% и чистотой не менее 99.8% и неионный поверхностно-активный вещество (октоксинол) с массовой долей (00,50±0,02) % в деионизированной воде для приготовления раствора C с сопротивлением (1,98±0,05)Ω*m при (23±1)°C. Поверхностное напряжение раствора C менее 40mN/m.

Электрод

Платиновый металл с чистотой не менее 99%, прямоугольное поперечное сечение двух электродов должно быть (5.0±0.1) mmX(2.0±0.1) mm, а угол конца косы должен быть (30±2) °

Клинка косы должна быть примерно плоской, около 0,01 мм ~ 0,10 мм в ширину

Оперативные процедуры

Поддерживается температура (23±2) °C, относительная влажность (50±10) %; раствор для испытания находится на высоте 35±5 мм над образцом;

Раствор качается в центре электрода с интервалом времени 30±5 С; масса 50 последовательных капель должна быть 0,997g ~ 1,147g, а масса 20 последовательных капель должна быть 0,380g ~ 0,480g;

Время капель 50 капель на образец должно быть 24,5 мин±2 мин.

Определение результата

Испытание прекращается, если возникают следующие ситуации:

а) устройство перенапряжения включено;

b) происходит непрерывное сжигание;

c) с момента капельки 50-й (100-й) капли жидкости прошло не менее 25 секунд, и не возникает ни одна из ситуаций a) или b).
