Испытание INS на высокочастотный шум
Введение испытания
Испытание INS на высокочастотные помехи шума относится к испытанию на EMC-поле,и его основная цель испытания такая же, как и международный стандарт IEC 61000-4-4 (испытание группы быстрых электрических импульсов)Эта возможность тестирования в основном обслуживает клиентов, связанных с Японией и некоторыми азиатскими странами.

Испытание INS на высокочастотный шум

Это испытание в основном имитирует коммутационные устройства в цепи, такие как реле и т. д. Когда они включаются или выключаются, ток в цепи быстро меняется.Если в цепи есть индуктивные компоненты, быстрое изменение тока будет производить мгновенные высоковольтные помехи. Этот тип помех содержит широкий спектр (до 2 ГГц), который соединяется, отражаетсярезонируют и усиливаются IC через проводку кабеля питания и печатную плату внутри оборудованияЧтобы обеспечить стабильность электронных продуктов во время использования, необходимо проводить на них испытания противопорушений (EMS).Использование высокочастотного импульсного генератора, несколько групп импульсных сигналов наносятся непосредственно на испытываемые образцы, а антиинтерферентная способность образцов оценивается на основе изменений в производительности образца до этого,после и во время испытания.
Объекты испытания
Электронное оборудование, такое как центральные панели управления
Общие стандарты
NECA TR-28: Показатели испытаний для высокочастотных испытателей шума прямоугольной волны

JEM TR-177: Показатели испытаний для испытателей высокочастотного шума прямоугольной волны для электрических машин и устройств

JEC 0103_2005: Стандарт испытаний низковольтной схемы управления

Испытательный прибор

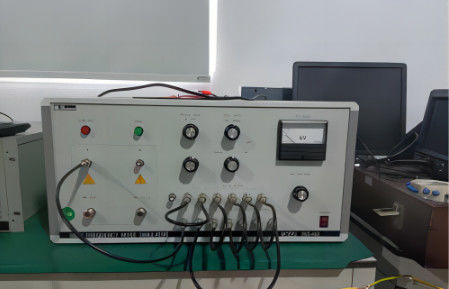

Генератор высокочастотных импульсов

Генератор высокочастотных импульсов

Данные модели:

Модель: INS-40A

Амплитуда выходного импульса (50Ω нагрузки): прямоугольный импульс 0~2KVmax±10%

Амплитуда выходного импульса открытого контура: прямоугольный импульс 0~4KVmax±10%

Ширина импульса: 50 нс ~ 1 мкм (50Ω нагрузки, 50 нс шага)

Время подъема ≤ 1 нс

Мощность испытываемого оборудования:

Однофазный переменный ток: 220Vmax, 16Amax

Однофазный ток: 220Vmax, 16Amax

Метод испытания

1. Подключите выходный конец импульса непосредственно к входному концу питания испытуемого образца выходным коаксиальным кабелем.

Метод испытания INS на высокочастотные помехи шума

2. Сотрудничать со всей машиной или подложкой соединения, и использовать зонд близкого поля (электрическое поле, магнитное поле), чтобы напрямую применить импульс к оболочке образца на 0 см.
